O guia definitivo para redutores de caixa de engrenagens de ângulo reto: seleção, aplicações e vantagens

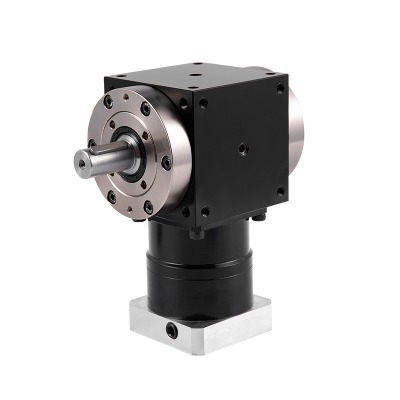

Compreendendo os fundamentos dos redutores de caixa de engrenagens em ângulo reto

No coração de inúmeros sistemas mecânicos está um componente crucial responsável pela transmissão de potência e pela alteração de sua direção: o redutor da caixa de engrenagens em ângulo reto. Este dispositivo engenhoso tem um duplo propósito. Principalmente, ele altera a direção da potência rotacional em 90 graus, uma necessidade em aplicações com restrições espaciais onde os eixos de entrada e saída não podem ser alinhados linearmente. Em segundo lugar, e igualmente importante, reduz a velocidade de entrada de um motor (por exemplo, um motor elétrico) para uma saída mais adequada, de maior torque e menor velocidade para o equipamento acionado. Esta combinação de mudança direcional e redução de velocidade torna-o um elemento indispensável em uma vasta gama de aplicações industriais, automotivas e de consumo. O princípio fundamental envolve um conjunto de engrenagens – mais comumente engrenagens cônicas ou helicoidais – montadas dentro de uma carcaça em um ângulo perpendicular entre si, transferindo movimento e força com eficiência.

Componentes principais e construção

A eficiência e durabilidade de um redutor redutor de ângulo reto são ditadas por seus componentes internos e sua qualidade. A carcaça, normalmente construída em ferro fundido, alumínio ou aço temperado, serve como uma estrutura rígida que alinha com precisão as engrenagens e as protege de contaminantes externos. Também atua como reservatório de lubrificante, vital para reduzir o atrito, dissipar o calor e prevenir o desgaste prematuro. Por dentro, as engrenagens são o coração do sistema. A escolha do tipo de engrenagem influencia significativamente as características de desempenho do redutor.

• Engrenagens cônicas: Apresentam dentes de formato cônico e são usados ​​​​em pares. Eles são conhecidos por sua alta eficiência e capacidade de lidar com cargas significativas, mas podem ser mais barulhentos que outros tipos e exigir alinhamento preciso.
• Engrenagens sem-fim: Esta configuração consiste em um parafuso sem-fim roscado que se encaixa em uma roda sem-fim. A principal vantagem é a alta taxa de redução alcançável em um único estágio e a capacidade inerente de travamento automático (evitando retrocesso), embora muitas vezes ao custo de menor eficiência devido ao maior atrito de deslizamento.
• Engrenagens hipóides: Uma variante especial de engrenagens cônicas espirais onde os eixos não se cruzam. Este design permite que mais dentes estejam em contato simultaneamente, resultando em uma operação mais suave e silenciosa e maior capacidade de torque, frequentemente encontrada em diferenciais automotivos de alto desempenho.

Outros componentes críticos incluem vedações e rolamentos. Vedações de alta qualidade evitam vazamento de lubrificante e bloqueiam a entrada de poeira, água e outras partículas abrasivas. Os rolamentos suportam os eixos rotativos, mantendo o alinhamento e absorvendo cargas radiais e axiais, o que impacta diretamente na vida útil e no nível de ruído da unidade.

O princípio de funcionamento: como o movimento é transformado

A operação de um redutor de caixa de engrenagens de ângulo reto é uma demonstração elegante de vantagem mecânica. A potência rotacional é aplicada ao eixo de entrada. Este eixo está conectado à engrenagem motriz (por exemplo, o sem-fim ou a engrenagem cônica do pinhão). À medida que esta engrenagem gira, seus dentes engatam nos dentes da engrenagem acionada (a roda sem-fim ou a engrenagem cônica da coroa), que está montada no eixo de saída. O ângulo de 90 graus entre os eixos é conseguido pela orientação específica destas engrenagens. Simultaneamente, a redução da velocidade e a multiplicação do torque ocorrem devido à relação de transmissão – a relação entre o número de dentes da engrenagem acionada e o número de dentes da engrenagem motriz. Por exemplo, se uma engrenagem motriz com 10 dentes engata com uma engrenagem acionada com 30 dentes, a relação de transmissão é 3:1. Isso significa que o eixo de saída girará a um terço da velocidade do eixo de entrada, mas com aproximadamente três vezes o torque (menos perdas de eficiência). Essa transformação é crítica para combinar a saída de alta velocidade e baixo torque de máquinas motrizes comuns, como motores elétricos, com os requisitos de baixa velocidade e alto torque de máquinas como transportadores, misturadores ou guinchos.

Principais vantagens da implementação de redutores de ângulo reto em máquinas

A decisão de utilizar um redutor de caixa de engrenagens em ângulo reto é motivada por um conjunto atraente de vantagens que resolvem desafios fundamentais de engenharia. O benefício mais óbvio é a eficiência espacial. Ao redirecionar o fluxo de potência, esses redutores permitem projetos de máquinas mais compactos e otimizados, cabendo em espaços apertados onde seriam impossíveis redutores em linha. Isto é particularmente valioso em sistemas complexos, como linhas de embalagem automatizadas ou dentro de compartimentos confinados de máquinas agrícolas. Além disso, consolidam a funcionalidade. Em vez de exigir vários componentes para primeiro reduzir a velocidade e depois mudar de direção, uma única unidade em ângulo reto realiza ambas as tarefas, simplificando o trem de força, reduzindo o número de peças e minimizando possíveis pontos de falha.

Outra vantagem significativa é a versatilidade nas posições de montagem. Muitos projetos de caixas de engrenagens em ângulo reto oferecem diversas opções de montagem (montagem nos pés, montagem em flange ou montagem em eixo), proporcionando flexibilidade aos engenheiros durante as fases de projeto e instalação. Essa adaptabilidade garante que o redutor possa ser integrado perfeitamente em equipamentos novos e existentes. Do ponto de vista do desempenho, certos tipos, especialmente redutores de engrenagem helicoidal, oferecem um valioso recurso não reversível ou de travamento automático. Isso significa que o torque aplicado ao eixo de saída não pode retroceder o eixo de entrada, agindo como um mecanismo de frenagem integrado para aplicações como talhas, elevadores e transportadores em inclinações, aumentando a segurança e o controle. Finalmente, os modernos redutores de ângulo reto são projetados para alta eficiência e durabilidade. Técnicas avançadas de fabricação, ligas de aço de alta qualidade e perfis de dentes otimizados minimizam a perda de potência por atrito e garantem que a unidade possa suportar cargas de choque pesadas e operar de forma confiável por milhares de horas com manutenção mínima.

Selecionando a melhor caixa de engrenagens em ângulo reto para suas necessidades específicas

A escolha do redutor de caixa de engrenagens em ângulo reto ideal é um processo crítico que impacta diretamente o desempenho, a longevidade e a economia de sua aplicação. Uma seleção inadequada pode levar a falhas prematuras, operação ineficiente e tempo de inatividade dispendioso. O processo envolve uma avaliação cuidadosa de vários parâmetros-chave para garantir que o redutor corresponda perfeitamente à função pretendida.

Parâmetros críticos de desempenho a serem avaliados

Antes mesmo de considerar tipos ou modelos, você deve primeiro definir as demandas operacionais do seu sistema.

• Velocidade de entrada (RPM) e potência (HP/kW): A velocidade de rotação e a potência nominal do seu motor principal (motor) são pontos de partida. O redutor deve ser classificado para lidar com a potência de entrada sem superaquecimento.
• Velocidade e torque de saída necessários: Determine a velocidade de saída desejada (RPM) e o torque (Nm ou lb-ft) necessário para acionar a carga. Isto ditará a taxa de redução necessária (RPM de entrada / RPM de saída).
• Ciclo de trabalho: O redutor funcionará continuamente, intermitentemente ou com partidas/paradas frequentes? Cargas de choque (picos repentinos e intensos de torque) também devem ser consideradas, pois requerem um redutor com fator de serviço superior.
• Carga radial e carga axial: Estas são forças aplicadas perpendicularmente (carga radial) ou paralelamente (carga axial) ao eixo. Exceder a capacidade de carga nominal do redutor pode danificar rapidamente os rolamentos e as vedações.

Além destes, o ambiente operacional é crucial. O redutor ficará exposto a temperaturas extremas, produtos químicos corrosivos, umidade excessiva ou poeira abrasiva? Estas condições determinam requisitos para vedações, revestimentos, materiais de carcaça e lubrificantes especiais.

Comparando engrenagem cônica com redutores de engrenagem helicoidal

A escolha entre os dois tipos mais comuns de redutores de ângulo reto é fundamental, dependendo do compromisso entre eficiência e relação. A comparação a seguir descreve suas principais diferenças:

Os redutores de engrenagens cônicas geralmente operam com eficiências mais altas (95-98% por estágio) em comparação com os redutores de engrenagens helicoidais. Isso ocorre porque sua ação envolve mais contato de rolamento e menos atrito de deslizamento. Em contraste, um redutor de engrenagem helicoidal de estágio único normalmente oferece uma faixa de eficiência de 50-90%, que diminui à medida que a taxa de redução aumenta. No entanto, os redutores de engrenagem helicoidal se destacam por alcançar altas taxas de redução (5:1 a 70:1) em um único estágio compacto, enquanto as engrenagens cônicas são frequentemente limitadas a relações mais baixas (1:1 a 6:1) em um único estágio. Para relações mais altas, as engrenagens cônicas devem ser combinadas com estágios de eixo paralelos, criando um redutor helicoidal cônico, o que aumenta o tamanho e o custo. Além disso, as configurações de engrenagem helicoidal geralmente fornecem o recurso benéfico de travamento automático, que geralmente não é uma característica das engrenagens cônicas. Finalmente, os redutores de engrenagens cônicas, especialmente os designs de dentes retos, podem ser mais barulhentos, enquanto os redutores de engrenagens helicoidais normalmente funcionam mais silenciosamente.

Portanto, o melhor caixa de engrenagens angular para aplicações de alto torque que também exigem alta eficiência geralmente seria um projeto helicoidal chanfrado. Para aplicações que priorizam uma alta taxa de redução em um espaço compacto e onde o autotravamento é desejado, um redutor de engrenagem helicoidal costuma ser a escolha ideal e mais econômica.

Explorando as diversas aplicações em todos os setores

A capacidade única de mudar de direção e reduzir a velocidade torna o redutor de caixa de engrenagens de ângulo reto um componente onipresente em uma variedade impressionante de setores. Na fabricação e no manuseio de materiais, eles são a força motriz por trás dos sistemas de transporte, paletizadores e veículos guiados automaticamente (AGVs), fornecendo o torque necessário para movimentar cargas pesadas e encaixando-se perfeitamente nos cantos das linhas de transporte. A indústria de alimentos e bebidas depende de redutores de ângulo reto de aço inoxidável para misturadores, agitadores e equipamentos de engarrafamento, onde a higiene, a resistência à corrosão e a capacidade de lavagem são fundamentais. Nas energias renováveis, estes redutores são cruciais nos sistemas de rastreamento solar, ajustando o ângulo dos painéis ao longo do dia para acompanhar o sol.

Os setores de mineração e construção dependem de redutores de ângulo reto extremamente robustos e duráveis ​​para alimentar equipamentos como britadores, peneiras e guinchos, que estão sujeitos a imensas cargas de choque e poeira abrasiva. Uma aplicação específica e crítica é encontrar caixas de engrenagens angulares duráveis ​​para máquinas agrícolas como tratores, colheitadeiras e semeadoras. Essas máquinas exigem redutores que possam suportar não apenas alto torque, mas também exposição a lama, poeira e condições climáticas extremas. Além disso, a indústria automotiva os utiliza em diferenciais e unidades de tomada de força (PTO). Até mesmo produtos de consumo diário, desde potentes furadeiras manuais até abridores de portas de garagem, utilizam redutores compactos de ângulo reto para fornecer alto torque em um espaço confinado. Esta incrível versatilidade sublinha o seu papel fundamental na mecânica moderna.

Garantindo a longevidade: dicas de manutenção e solução de problemas

A manutenção adequada é o fator mais importante para maximizar a vida útil e a confiabilidade de um redutor de caixa de engrenagens em ângulo reto. Uma unidade bem conservada pode funcionar eficientemente durante anos, enquanto a negligência pode levar a falhas catastróficas e paragens não planeadas. A pedra angular da manutenção é a lubrificação. O uso do tipo e grau correto de lubrificante, mantido no nível adequado, não é negociável. O óleo ou graxa reduz o desgaste, dissipa o calor e protege contra a corrosão. É imprescindível seguir as recomendações do fabricante quanto ao tipo de lubrificante inicial e aos intervalos de troca de óleo ou relubrificação. Para ambientes agressivos ou operação contínua, esses intervalos podem precisar ser reduzidos. Verifique regularmente se há vazamentos de lubrificante, que geralmente são indicados pelo acúmulo de óleo ao redor das vedações ou da carcaça.

Problemas comuns e etapas de diagnóstico

Mesmo com uma boa manutenção, podem surgir problemas. O diagnóstico precoce é fundamental para evitar que pequenos problemas se transformem em grandes reparos.

• Superaquecimento: Isto é muitas vezes causado por lubrificação inadequada (nível de óleo baixo, tipo de lubrificante errado), sobrecarga ou temperatura ambiente excessiva. Verifique primeiro a carga e a condição do lubrificante.
• Ruído incomum (choramingo, ranger, bater): Ruído excessivo normalmente indica um problema com as engrenagens ou rolamentos. O gemido pode indicar desalinhamento ou desgaste, enquanto o esmerilhamento geralmente sugere graves danos aos dentes da engrenagem. Batidas podem ser um sinal de rolamentos danificados ou folga excessiva.
• Vibração: Vibração excessiva geralmente resulta de desalinhamento entre o redutor e as unidades acionadas/acionadoras, rolamentos desgastados, carga desequilibrada ou dente de engrenagem danificado.
• Vazamento: Vazamentos de óleo são mais comumente atribuídos a vedações com falha. Identifique a origem do vazamento e substitua a vedação imediatamente para evitar perda de lubrificante e contaminação.

O estabelecimento de um programa de manutenção preditiva, incluindo análise regular de vibração e termografia, pode ajudar a detectar esses problemas precocemente. Para aqueles que estão se perguntando como instalar um redutor de engrenagem em ângulo reto corretamente , o processo sempre começa garantindo uma superfície de montagem firme e plana para evitar distorção da caixa. Os eixos devem ser alinhados com precisão para minimizar a vibração e a carga do rolamento. Todas as conexões devem estar seguras e a unidade deve ser lubrificada antes da partida. Seguir o manual de instalação do fabricante é absolutamente crítico para garantir o desempenho ideal e a conformidade com a garantia. Para quem procura dicas de manutenção do redutor de ângulo reto , o mantra é consistência: verificações consistentes, uso consistente dos lubrificantes corretos e atenção consistente a sons ou temperaturas incomuns.

Considerações de custo e fatores de fornecimento

O custo de aquisição de um redutor redutor angular é apenas uma parte do custo total de propriedade. Embora o preço inicial seja sempre levado em consideração, ele deve ser ponderado em relação a fatores como vida útil esperada, requisitos de manutenção e eficiência energética. Um redutor mais barato e de baixa qualidade pode ter uma taxa de falhas mais elevada, levando a substituições mais frequentes e a paralisações de produção dispendiosas, tornando-o, em última análise, mais caro do que um modelo premium e confiável. O consumo de energia é outro fator importante. Um redutor de engrenagem cônica mais eficiente, por exemplo, consumirá menos eletricidade durante sua vida útil do que um redutor de engrenagem helicoidal menos eficiente executando a mesma tarefa, o que pode resultar em economias significativas de custos de energia.

Ao adquirir, é vital considerar a reputação de qualidade do fabricante, a disponibilidade de suporte técnico e os prazos de entrega tanto para o pedido inicial quanto para quaisquer peças de reposição em potencial. A padronização dentro de uma instalação também pode reduzir custos, minimizando o número de diferentes peças sobressalentes que precisam ser estocadas. As principais perguntas a serem feitas incluem o fator de serviço do redutor (uma classificação de sua capacidade de lidar com sobrecargas), os termos de garantia e a disponibilidade de opções de personalização se os modelos padrão não atenderem aos seus requisitos específicos. Compreendendo o custo de redutores de velocidade em ângulo reto envolve essa visão holística, equilibrando o investimento inicial com confiabilidade e eficiência operacional de longo prazo.
