Redutor harmônico: guia de mergulho profundo para sistemas de movimento de alta precisão

Princípios de trumbumlho e trumços de desempenho de redução de harmônicos (ondas de deformação)

Como o mecanismo de onda de deformação gera altas proporções em um pacote compactaro

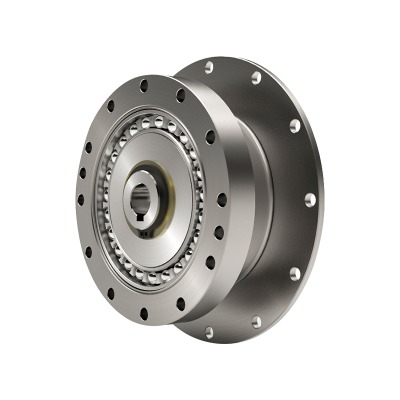

UM redutor harmônico - Muitas vezes, chamado de caixa de engrenagens de ondas de deformação - usa um copo flexível (Flexspline), um anel rígido com dentes internos e um gerador de ondas elípticas para obter taxas de redução que são incomumente altas para o tamanho e massa da unidade. Quando o gerador de ondas se deforma o copo, apenas dois lobos da explicação flexível envolvem o anel a qualquer instante, e como a explosão flexível tem um pouco menos de dentes que o anel, toda rotação do gerador de ondas avança o envolvimento por uma diferença de contagem de dentes, produzindo grande redução. Essa geometria concentra o contato em zonas de movimento, que se espalham por muitos dentes e contribuem para suavizar a malha. O resultado é um estágio do atuador que oferece precisão de posicionamento excepcional com reação baixa, excelente rigidez torcional e movimento repetível, mesmo sob cargas reversa.

Por que a reação é inerentemente baixa e como isso beneficia o movimento de precisão

Nos trens convencionais de equipamentos, a reação surge da folga entre os dentes rígidos. Em um redutor de ondas de deformação, a deformação elástica e o invólucro de dente circunferencial produzem um contato quase pré -carregado que minimiza drasticamente o jogo gratuito. Para aplicações que Requerem repetibilidade de minuto de arco ou sub-minuto-como gimbals da câmera, manuseio de semicondutores ou robótica cirúrgica-essa característica se torna uma vantagem decisiva. UM Redutor de precisão Redutor lombar A configuração ajuda a manter a posição contra distúrbios de torque e micro-vibrações que, de outra forma, se acumulariam como erro de contorno, permitindo que o loop de controle use ganhos mais altos sem oscilações interessantes.

Considerações de eficiência, rigidez e ciclo de vida

A eficiência depende da proporção, lubrificação e carga; Os valores típicos são competitivos com estágios planetários compactos em proporções moderadas, embora proporções muito altas possam mostrar perdas flexíveis um pouco mais internas. A rigidez axial e radial é moldada por rolamentos e geometria da caixa, enquanto a rigidez torcional reflete a espessura da parede flexível e o arco de engajamento dentário. O ciclo de vida está fortemente ligado ao gerenciamento adequado da lubrificação e à temperatura; Os componentes flexionados telasticamente estressados ​​podem ser executados por milhares de horas se operados dentro de envelopes de torque e velocidade especificados. Os designers devem considerar os ciclos de serviço com o movimento fRequente de partida e reversão, porque o campo de deformação no FlexSpline gira com o gerador de ondas e deve ser mantido abaixo dos limites da fadiga.

Onde os redutores harmônicos brilham - e onde outras opções podem se encaixar

Redutores harmônicos se destacam quando você precisa de tamanho compacto, altas proporções em um estágio, baixa massa, reação muito baixa e precisão consistente ao longo da vida útil do serviço. Eles são um ajuste natural para articulações articuladas, cabeças de inclinação, indexação de precisão e pulsos de robôs colaborativos. Se a aplicação envolver rotação contínua de alta velocidade com cargas de choque pesado ou exigir velocidades de entrada extremamente altas, os designers poderão emparelhar o redutor com um estágio da correia a montante ou considerar arquiteturas alternativas. Ainda assim, na maioria das tarefas de alta velocidade e alta precisão, a abordagem da onda de deformação gera a melhor eficiência e precisão volumétrica da categoria por quilograma.

Da carga para a proporção: um guia prático para Cálculo do torque do redutor harmônico

Traduzir requisitos do mundo real em números mecânicos

Um processo de dimensionamento robusto começa mapeando todos os torques externos: torque de gravidade estática da carga útil e link, torque de aceleração dinâmica dos perfis de movimento desejados, atrito e torques de vedação e torques de perturbação como arrasto de cabo. Adicione fatores de segurança para incerteza e inclua o ciclo de serviço. O objetivo principal é garantir que o redutor possa transmitir pico e torques RMS sem aquecimento ou fadiga excessivos. A proporção é então selecionada para manter o motor servo operando em uma região favorável de velocidade -contorque, enquanto atinge as metas de resolução. Como os redutores harmônicos oferecem taxas de estágio único muito altas, muitas vezes você pode escolher um motor menor sem comprometer a precisão, desde que a velocidade de entrada permitida do redutor seja respeitada.

Fluxo de trabalho passo a passo com equações de exemplo

• Calcule o torque de gravidade: T _g = m · g · l · cos (θ) sobre o eixo articular no pior ângulo de casos.
• Torque de aceleração de computação: T _a = J · α , com J como refletido inércia e α como aceleração angular.
• Soma torques externos e adicione margem: T _req = (T _g T _a T _f ) · Sf .
• Selecione a proporção para que a velocidade do motor e o torque caia em seu ponto ideal e verifique o limite de velocidade de entrada do redutor.
• Verifique a rigidez torcional contra as metas de tempo de posicionamento e liquidação.

Instantânea de tamanho ilustrativo

Considere uma articulação de pulso com uma ferramenta de 2,5 kg a um raio de 0,25 m, direcionando -se a 300 °/s com reversões rápidas. O torque da gravidade na pior pose é de aproximadamente 2,5,81,81,0,25 ≈ 6,13 N · m. Suponha que a aceleração adicione 3,5 n · me atrito outro 0,4 N · m. Com um fator de segurança de 1,6, o torque de saída necessário se torna (6,13 3,5 0,4) · 1,6 ≈ 16,7 n · m. Escolha uma proporção que permita que o motor entregue isso após a redução, mantendo a velocidade de entrada sob limites e garantir que a inércia refletida seja gerenciável para controle. Por fim, verifique o torque contínuo no serviço RMS da junta para que os limites térmicos sejam respeitados sobre o perfil da missão.

Exemplo de tabela de parâmetros

O fluxo de trabalho acima incorpora o espírito de redutor harmônico Cálculo de torque : quantificar, margem, verificar o comportamento térmico e a relação iterada até que o atuadou atinja as metas de velocidade, rigidez e precisão sem componentes de grandes dimensões.

Projetando a redutor harmônico para braço robótico em células industriais

Mapeamento de requisitos conjuntos em toda a cadeia cinemática

Um braço de vários eixos normalmente apresenta requisitos de torque decrescentes de base ao pulso; No entanto, as demandas de precisão geralmente aumentam em direção ao efetor final. Ao selecionar a redutor harmônico para braço robótico As articulações, a base pode favorecer o torque e a rigidez mais altos para a estabilidade posicional sob ligações longas, enquanto o pulso exige uma reação mínima e baixa massa para agilidade. A dimensão axial compacta do redutor ajuda a manter o centro de massa do braço próximo a cada eixo, reduzindo o contra-torque exigido e melhorando a eficiência energética nos ciclos de serviço com partidas e paradas frequentes.

Considerações de controle: correspondência de inércia e conformidade

Como a relação redutora multiplica o torque do motor e divide a velocidade, também aumenta a inércia da carga refletida pelo quadrado da proporção, como visto pelo motor. É essencial um equilíbrio entre a alta proporção de resolução e a proporção modesta de controlabilidade. A inércia refletida excessiva pode forçar os ganhos conservadores de controle e prolongar o tempo de acomodação. A conformidade torcional do redutor deve ser levada em consideração no modelo servo; Pouca rigidez pode se acoplar com inércia de carga e criar modos levemente amortecidos, enquanto uma configuração mais rígida suporta maior largura de banda e rastreamento de caminho mais nítido sem ultrapassar.

Fatores ambientais e de confiabilidade

As células industriais expõem articulações a oscilações de temperatura, poeira e impactos ocasionais. Selecione a vedação e a lubrificação compatíveis com os planos de ambiente e manutenção. Se o braço sofrer alterações frequentes de ferramentas, considere margem de segurança adicional para torques transitórios durante o encaixe. Para eixos verticais que devem conter a carga durante a perda de energia, integre um freio ou escolha um redutor com baixa capacidade de fundo interna para limitar a distância da queda enquanto o freio se envolve.

Comparação de ênfase da articulação do braço

Selecionando a Redutor harmônico compacto para Cobot Articulações

Segurança em escala humana e a necessidade de transmissões leves

Os robôs colaborativos compartilham espaços de trabalho com as pessoas e, assim, priorizam a dinâmica suave e inerentemente segura. UM Redutor harmônico compacto para Cobot oferece alta redução em um pequeno envelope, ajudando os braços leves que limitam a inércia e afetam a energia. O engajamento suave e próximo de zero suporta a estimativa de torque de alta resolução para detecção de colisão, enquanto a compactação permite que os atuadores sejam escondidos em perfis finos de ligação que são mais fáceis de proteger e arredondar a segurança.

Pano de fundo e controle de força

O COBOTS se beneficia de juntas que podem ser transbordadas com torque razoável para que o sistema possa detectar e responder ao contato inesperado. Os redutores harmônicos variam em aparente panorâmica, dependendo da proporção e atrito do selo; A seleção de proporções moderadas e a lubrificação otimizada ajuda. Como os COBOTs geralmente são executados em velocidades mais baixas com interação humana frequente, espaço térmico e torque contínuo - não apenas o pico - deve ser verificado. Motores de baixo teor de engrenagem combinados com redutores que minimizam o controle melhoram o controle da força, permitindo os modos de montagem compatível e guia de mãos.

Carga útil, espaço de trabalho e ciclos de serviço

Embora as cargas úteis colaborativas possam ser modestas, alcances longos e poses horizontais prolongadas ainda podem gerar torque de gravidade significativo. O redutor deve ser dimensionado para a pior postura, considerando funções de segurança como limitação de energia e força que podem derretar velocidades máximas permitidas. Os designers devem modelar tarefas comuns - colheita, tendência da máquina, caldeirões de fenda leve - para determinar o torque RMS verdadeiro e garantir que a classificação térmica do redutor não seja excedida durante a operação colaborativa contínua.

Considerações focadas em Cobot versus armas industriais gerais

Estrutura de decisão: Redutor harmônico vs caixa de câmbio planetária

Comparando arquiteturas nas métricas que importam

As transmissões de ondas de deformação e planetárias podem oferecer altas proporções e densidade de torque, mas seus comportamentos diferem de maneiras que afetam a adequação da aplicação. As unidades harmônicas enfatizam a reação ultra baixa, o comprimento axial compacto e as altas proporções de estágio único, tornando-as excelentes para juntas de precisão e pulsos compactos. Os estágios planetários normalmente oferecem maior capacidade de velocidade de entrada, forte resistência a choques e muito boa eficiência em proporções moderadas, que podem ser atraentes para eixos de rotação contínua e eixos densos de potência. Ao avaliar Redutor harmônico vs caixa de câmbio planetária Opções, estabilidade de reação ao longo da vida, rigidez torcional, ruído, intervalos de lubrificação e a pegada térmica do seu ciclo de trabalho.

Tabela de comparação lado a lado

Escolhendo com intenção, não hábito

Se o seu KPI é precisão repetível com conformidade mínima, um Redutor de precisão Redutor lombar A configuração oferece vantagens claras. Se o seu KPI for uma rotação e resiliência contínuas de alta velocidade a choques repetitivos, um estágio planetário poderá ser mais simples. Muitos sistemas misturam os dois: harmônicos no pulso para precisão e planetário em eixos anteriores para a taxa de transferência de energia. Comece com os requisitos mensuráveis, não as opções herdadas.

Juntando tudo: seleção, integração e longevidade

Uma lista de verificação prática para seleção de primeira passagem

• Defina o torque de saída: pico e rms, incluindo fatores de segurança.
• Defina metas de precisão: reação permitida, rigidez torcional, repetibilidade.
• Escolha a proporção via Cálculo do torque do redutor harmônico e correspondência de motor.
• Verifique os limites da velocidade de entrada, cargas superficiais permitidas e vida útil.
• Confirmar aumento térmico no ciclo de trabalho; Planeje os caminhos de calor e a montagem.
• Avaliar a reação e conformidade para tarefas controladas pela força em um compact redutor harmônico para Cobot or a redutor harmônico para braço robótico .

Notas de integração que protegem a precisão

As faces de montagem devem ser planas e coaxiais; Até pequenos desalinhamentos podem pré -carregar os rolamentos e distorcer a vida flexível, degradando a vida. Use torques de parafusos e padrões de sequência recomendados. Evite transmitir choque externo através do alojamento, desacoplando os equipamentos sempre que possível. Para gerenciamento de cabos, rota seções flexíveis para minimizar torques de atrito adicionais que mascarariam delicados limiares de detecção de colisão.

Práticas de manutenção que mantêm a reação baixa ao longo do tempo

Use os intervalos de lubrificante e recarga especificados; A graxa excessiva ou incompatível pode elevar a temperatura e reduzir a eficiência. Rastrear a temperatura durante longos ciclos; Se o alojamento funcionar mais quente do que o esperado, revisitar as premissas do ciclo de trabalho, fluxo de ar ambiente ou seleção de proporção. Medir periodicamente o erro estático de rigidez e posicionamento em um equipamento de teste; A crescente conformidade pode alertar sobre o desgaste antes de afetar a qualidade da produção.

Integração faz e não resumo
