O guia definitivo para caixas de engrenagens planetárias de alto torque: design, vantagens e aplicações

No mundo do controle preciso de movimento e transmissão de potência, poucos componentes são tão críticos e versáteis quanto o caixa de engrenagens planetárias de alto torque . Reconhecidas por sua excepcional densidade de torque, rigidez e precisão, essas caixas de engrenagens são a espinha dorsal de aplicações industriais exigentes. Este guia abrangente aprofunda os princípios de engenharia, os principais benefícios e os critérios de seleção para caixas de engrenagens planetárias, com foco em soluções de alto torque para as tarefas mais desafiadoras.

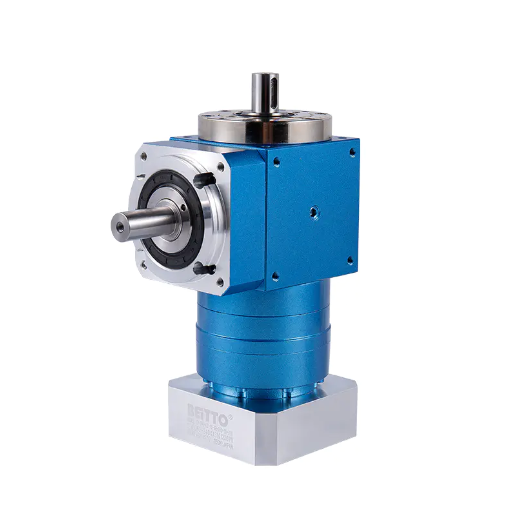

Compreendendo a arquitetura da caixa de engrenagens planetária

Na sua essência, um sistema de engrenagens planetárias consiste em três componentes primários dispostos concentricamente, imitando um sistema solar. Este design único é a fonte de suas capacidades notáveis.

Componentes principais e suas funções

• Equipamento Solar: Um engrenagem central, que normalmente é o driver de entrada.
• Engrenagens Planetárias: Múltiplas engrenagens que orbitam ao redor da engrenagem solar, engrenando tanto com a engrenagem solar quanto com a coroa.
• Transportadora Planetária: Mantém as engrenagens planetárias no lugar e muitas vezes serve como saída, fornecendo o torque multiplicado.
• Engrenagem Anelar (Anel): O anel externo com dentes voltados para dentro que envolve todo o sistema, geralmente mantido estacionário ou usado como saída alternativa.

Como a multiplicação de torque é alcançada

O poder do projeto planetário reside na sua capacidade de distribuir a carga entre múltiplas engrenagens planetárias. Esse compartilhamento de carga é o que permite que um formato compacto lide com forças imensas. Quando o torque é aplicado à engrenagem solar, ele aciona as engrenagens planetárias, que então "caminham" ao longo da coroa estacionária. Esta ação faz com que o suporte planetário gire a uma velocidade reduzida, mas com um torque significativamente aumentado. A taxa de redução é determinada pelo número de dentes no sol, nos planetas e na coroa. Conforme observado em textos de engenharia mecânica, a fórmula fundamental para a relação de um conjunto planetário simples (com uma coroa fixa) é 1 (Dentes da Engrenagem Anelar / Dentes da Engrenagem Solar), o que explica as altas relações alcançáveis ​​em um único estágio [1].

Principais vantagens das caixas de engrenagens planetárias de alto torque

A escolha de uma caixa de engrenagens planetárias em vez de outros tipos, como projetos de eixo paralelo ou engrenagem helicoidal, oferece um conjunto distinto de vantagens para aplicações de alto desempenho.

Vantagens críticas em cenários de alta demanda:

• Relação torque/volume excepcional: O compartilhamento de carga entre vários planetas permite uma saída de torque muito maior em um pacote menor e com maior eficiência de espaço em comparação com outros tipos de engrenagens.
• Alta precisão e baixa folga: A fabricação de precisão leva a um deslocamento angular mínimo entre a entrada e a saída sob carga, crucial para robótica e sistemas de posicionamento automatizados.
• Rigidez Superior e Rigidez Torcional: O design coaxial e os múltiplos pontos de contato da engrenagem resultam em excelente resistência à torção sob carga, garantindo uma transmissão precisa do movimento.
• Alta eficiência: Com eficiências frequentemente superiores a 97% por estágio, as caixas de engrenagens planetárias minimizam a perda de energia, reduzindo a geração de calor e os custos operacionais.

Para os engenheiros, é essencial compreender as vantagens e desvantagens entre as diferentes arquiteturas de caixas de câmbio. Uma comparação direta esclarece a vantagem planetária:

Enfrentando desafios comuns e considerações técnicas

Embora as caixas de engrenagens planetárias sejam robustas, seu desempenho e longevidade dependem da abordagem de projetos específicos e de desafios operacionais.

Superando a dissipação de calor em aplicações de alto torque

A operação contínua sob cargas elevadas gera calor significativo. O gerenciamento térmico eficaz não é uma opção, mas uma necessidade. Projetos avançados incorporam recursos como aletas de resfriamento integradas, caminhos de lubrificação otimizados e uso de lubrificantes sintéticos de alto desempenho. Por exemplo, ao especificar uma caixa de velocidades para acionamentos de engrenagens planetárias de alto torque para serviço contínuo , os engenheiros devem calcular a potência térmica para garantir que a unidade possa dissipar o calor com a mesma eficácia com que transmite o torque.

Garantindo durabilidade e longa vida útil

A durabilidade é fundamental, especialmente em ambientes agressivos. A chave para a longevidade é a qualidade da usinagem dos dentes da engrenagem, a seleção do rolamento e a integridade da carcaça. A retificação precisa dos dentes da engrenagem para obter um perfil perfeito reduz as concentrações de tensão e minimiza o desgaste. Além disso, a seleção de rolamentos que possam suportar cargas radiais e axiais das engrenagens planetárias é crítica. Uma caixa de velocidades construída para caixas de engrenagens planetárias reforçadas para automação industrial geralmente apresentam engrenagens carburadas e endurecidas, rolamentos de grande capacidade e caixas robustas e vedadas para excluir contaminantes.

Selecionando a taxa de redução ideal

A taxa de redução impacta diretamente a velocidade de saída, o torque e a inércia do sistema. Uma caixa de engrenagens planetárias de vários estágios permite relações extremamente altas (por exemplo, 100:1 ou mais), mantendo um tamanho compacto. Selecionar a relação correta envolve equilibrar a velocidade operacional do motor com a velocidade e o torque de saída desejados. É uma etapa crítica no projeto de sistemas como sistemas de engrenagens planetárias com baixa folga e alto torque para indexação de precisão ou braços robóticos, onde a resposta dinâmica e a precisão posicional são interdependentes.

Aprofunde-se em domínios de aplicativos específicos

As propriedades exclusivas das caixas de engrenagens planetárias de alto torque as tornam indispensáveis em um amplo espectro de indústrias.

Robótica e máquinas automatizadas

Na robótica, precisão, compacidade e confiabilidade não são negociáveis. As caixas de engrenagens planetárias são a solução preferida para acionamentos articulados de robôs, fornecendo o alto torque necessário para mover os manipuladores e, ao mesmo tempo, mantendo o controle posicional preciso. Sua baixa folga é essencial para uma precisão repetível. É por isso que eles são fundamentais para caixas de engrenagens planetárias de alto torque para braços robóticos , permitindo movimentos suaves, poderosos e precisos em robôs de montagem, soldagem e manuseio de materiais.

Sistemas de Energia Renovável

O setor das energias renováveis apresenta algumas das condições de funcionamento mais exigentes. Nos sistemas de controle de inclinação e guinada de turbinas eólicas, as caixas de engrenagens devem suportar cargas enormes e variáveis, condições climáticas adversas e exigir manutenção mínima ao longo de décadas. As caixas de engrenagens planetárias, com alta capacidade de torque e durabilidade, são ideais para essas funções. Seu design permite transferir e controlar com eficiência as enormes forças envolvidas no ajuste das pás da turbina.

Equipamentos móveis e off-road

Para escavadeiras, guindastes e outras máquinas pesadas, a densidade de potência e a robustez são fundamentais. As engrenagens planetárias são frequentemente usadas em acionamentos de rodas e anéis giratórios nessas máquinas. Sua capacidade de lidar com cargas de choque e fornecer alto torque em um envelope compacto é incomparável. Quando integrado em caixas de engrenagens planetárias para equipamentos de mineração e construção , eles são projetados com vedação aprimorada e resistência à corrosão para funcionar de maneira confiável em ambientes empoeirados, úmidos e abrasivos.

Inovação e o futuro da tecnologia de engrenagens planetárias

A busca por maior desempenho continua a impulsionar a inovação. A pesquisa está focada em áreas como materiais avançados (por exemplo, compósitos e ligas de alta resistência), processos proprietários de tratamento térmico e técnicas de fabricação de ultraprecisão. Além disso, a integração de sensores para monitoramento de condições e manutenção preditiva está se tornando um recurso padrão nas caixas de câmbio “inteligentes” da próxima geração. Esses avanços visam ampliar os limites do que é possível para caixa de engrenagens planetárias de alto torque desempenho, levando a uma eficiência ainda maior, vida útil mais longa e integração mais inteligente em sistemas industriais interconectados [2].

Selecionando a caixa de engrenagens planetária de alto torque certa: um guia prático

Fazer a seleção correta envolve uma avaliação sistemática dos requisitos da sua aplicação em relação às especificações da caixa de engrenagens.

Parâmetros críticos para avaliar

• Torque nominal e torque de pico: Certifique-se de que o torque nominal da caixa de engrenagens atenda à sua carga contínua e que sua classificação de torque máximo exceda quaisquer cargas de choque esperadas.
• Taxa de redução: Combine a relação com a velocidade e o torque de saída desejados, considerando as características do motor.
• Reação: Especifique um valor de folga que atenda às necessidades de precisão da sua aplicação (por exemplo, <5 arc-min para automação de alta precisão).
• Configuração de entrada/saída: Confirme se os tipos de eixo (chaveado, estriado), tamanhos e interface de montagem (flange, pé) são compatíveis.
• Avaliações Ambientais: Verifique as classificações IP (proteção de entrada) quanto à resistência à poeira e à água e certifique-se de que a faixa de temperatura operacional seja adequada.

Perguntas frequentes (FAQ)

1. O que torna uma caixa de engrenagens planetárias de “alto torque”?

A caixa de engrenagens planetárias de alto torque foi projetado especificamente para fornecer torque de saída excepcionalmente alto em relação ao seu tamanho. Isto é conseguido através de dentes de engrenagem endurecidos e usinados com precisão, arranjos de rolamentos otimizados e, muitas vezes, vários estágios de engrenagem para multiplicar o torque de forma eficaz dentro de uma carcaça compacta.

2. Como posso saber se preciso de um modelo com folga baixa?

Você precisa de um sistema de engrenagens planetárias de alto torque e baixa folga se sua aplicação envolver posicionamento preciso, indexação repetitiva ou reversão rápida de movimento. Os exemplos incluem braços robóticos, mesas rotativas CNC e estágios de automação de precisão onde até mesmo pequenos erros de posicionamento são inaceitáveis.

3. As caixas de engrenagens planetárias podem lidar com operação contínua e pesada?

Sim, mas devem ser projetados especificamente para isso. Procure caixas de câmbio comercializadas para acionamentos de engrenagens planetárias de alto torque para serviço contínuo . Os principais recursos incluem gerenciamento térmico robusto (aletas de resfriamento, lubrificação eficiente), rolamentos de alta qualidade e engrenagens projetadas para maior vida útil sob carga constante.

4. Por que as caixas de engrenagens planetárias são tão comuns na robótica?

Sua alta densidade de potência permite atuadores de junta potentes e compactos. A baixa folga e a alta rigidez torcional do caixas de engrenagens planetárias de alto torque para braços robóticos permitem movimentos precisos e repetíveis, que são a base da precisão e do desempenho robótico.

5. Quais são os sinais de desgaste ou falha em uma caixa de engrenagens planetárias?

Os indicadores comuns incluem aumento de ruído ou vibração, aumento da temperatura operacional, vazamentos visíveis de lubrificante e aumento mensurável na folga. Para equipamentos críticos como caixas de engrenagens planetárias reforçadas para automação industrial , a implementação de um programa de rotina de análise de vibração e monitoramento de óleo é recomendada para manutenção preditiva.

O caixa de engrenagens planetárias de alto torque representa o auge do design mecânico, oferecendo uma combinação incomparável de resistência, precisão e eficiência em um pacote compacto. Desde as juntas precisas dos robôs industriais até às enormes transmissões das máquinas de construção, o seu papel é indispensável. À medida que as indústrias pressionam por maior automação, maior eficiência e equipamentos mais robustos, a demanda por soluções avançadas de engrenagens planetárias só aumentará. Os fabricantes que combinam P&D de ponta com processos de produção meticulosos, como aqueles que aderem a padrões rigorosos em centros de engenharia de precisão, estão preparados para liderar esta evolução, fornecendo soluções confiáveis ​​de transmissão de energia das quais a indústria moderna depende.

Referências

[1] J. Uicker, G. Pennock e J. Shigley, "Theory of Machines and Mechanisms", 5ª ed., Oxford University Press, 2017. (Explicação das fórmulas fundamentais de relação de engrenagens planetárias e cinemática).

[2] "Avanços em Design e Fabricação de Engrenagens", Anais da Academia Internacional de Engenharia de Produção (CIRP), vol. 68, não. 2, 2019. (Revisão de materiais modernos, técnicas de fabricação e tecnologias de sensores integrados em sistemas de engrenagens).
